4 căn cứ chọn tiết diện, không phải áng chừng
- Dòng điện thực tế đi qua dây — tính từ tổng công suất thiết bị mà nhánh đó phải tải, không đoán.
- Cách lắp đặt và khả năng tản nhiệt — dây trong ống âm tường nóng hơn đi hở, vì nhiệt khó thoát; nhiều dây chung một ống phải giảm tải so với đi một mình.
- Chiều dài tuyến dây — càng dài, sụt áp càng lớn. Nhánh ra tầng tum hay sân vườn có thể cần tiết diện lớn hơn nhánh trong nhà dù tải như nhau.
- Dự phòng tương lai — nhà chưa lắp điều hoà, bếp từ, sạc xe điện thì vài năm sau thường có. Đục tường đi lại dây tốn hơn nhiều so với chênh giá một cỡ dây.
Bốn căn cứ này áp dụng cho mọi tuyến dây, từ ổ cắm phòng ngủ tới dây nguồn tổng. Xem thêm vật tư cơ điện gồm những gì để hình dung dây cáp nằm ở đâu trong bức tranh chung.
Ước lượng dòng điện từ công suất
- 1 pha 220V: I (A) = P (W) / (220 × cosφ)
- 3 pha 380V: I (A) = P (W) / (1,732 × 380 × cosφ)
cosφ phản ánh thiết bị dùng điện "thuần" hay có cảm kháng. Bình nóng lạnh, bếp từ (đốt nóng trực tiếp) có cosφ gần 1. Điều hoà, máy giặt (có động cơ/máy nén) thường cosφ khoảng 0,8-0,9.
Vài ví dụ minh hoạ cách tính (công suất chỉ để minh hoạ, công suất thật lấy trên nhãn máy, không dùng số ví dụ thay số thật):
- Bình nóng lạnh ~2.500W, cosφ~1: I ≈ 2.500/220 ≈ 11,4A.
- Điều hoà tiêu thụ điện ~1.200W (khác công suất lạnh BTU ghi trên tem), cosφ~0,8: I ≈ 6,8A. Máy lớn hơn, ~2.000W: I ≈ 11,4A.
- Bếp từ đơn ~2.000W, cosφ~1: I ≈ 9,1A. Bếp đôi hoặc công suất tổng cao hơn kéo dòng lớn hơn nhiều, phải tính riêng theo nhãn. Máy giặt có sấy/gia nhiệt nước cũng vậy — công suất đỉnh lúc gia nhiệt cao hơn hẳn lúc quay, phải tính theo đỉnh.
Có dòng điện rồi mới cộng dự phòng và chọn tiết diện, chọn aptomat tương ứng — xem thêm nhóm aptomat và tủ điện, vì CB phải phối hợp đúng với dây, không phải lắp CB to là an toàn hơn.

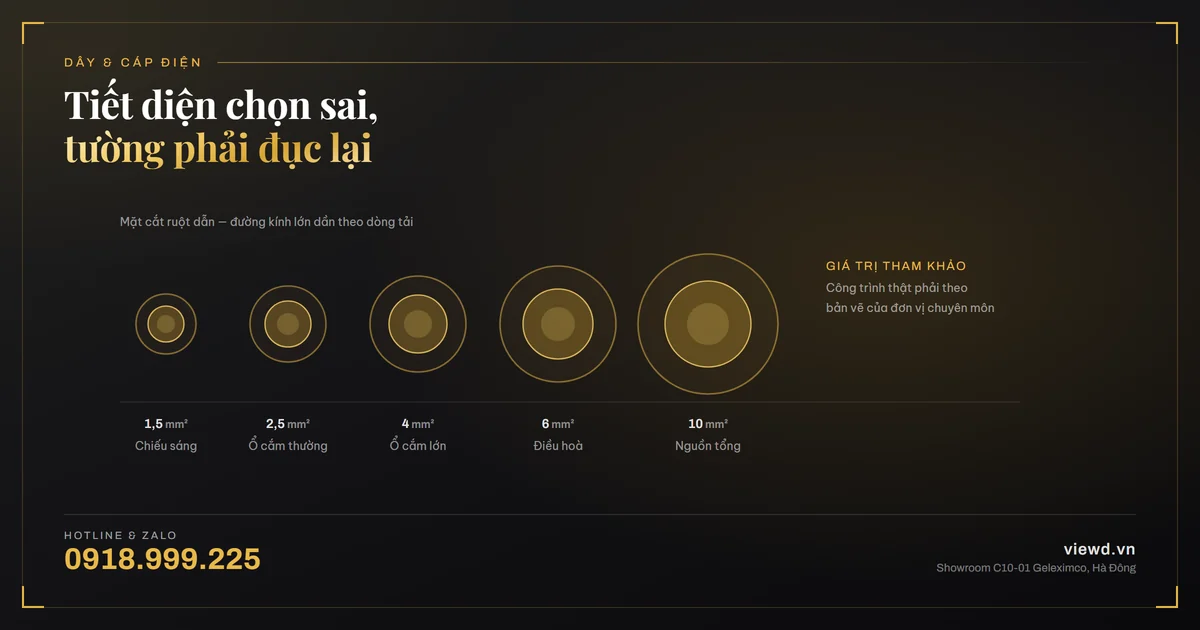

Bảng tham khảo tiết diện theo nhóm ứng dụng
Cảnh báo: đây là bảng giá trị tham khảo phổ biến trong thi công dân dụng, dùng để ước lượng nhanh và trao đổi với thợ — không phải bảng tra chính thức thay cho bản vẽ thiết kế điện. Tiết diện thực tế phải do đơn vị có chuyên môn tính theo tải thực, cách lắp đặt, chiều dài dây, tuân thủ TCVN, IEC hiện hành. Bản vẽ thiết kế luôn là căn cứ cuối cùng.
| Nhóm ứng dụng | Tiết diện phổ biến (mm²) | Ghi chú |
|---|---|---|
| Chiếu sáng (đèn, quạt trần) | 1,0 - 1,5 | Dòng tải nhỏ, thường vài ampe mỗi nhánh |
| Ổ cắm thường (tivi, sạc, đồ nhỏ) | 1,5 - 2,5 | Nhóm phổ biến nhất trong nhà ở |
| Ổ cắm công suất lớn (bếp từ, máy giặt) | 2,5 - 4 | Nên đi riêng nhánh, không câu chung ổ thường |
| Nhánh điều hoà (mỗi máy một nhánh) | 2,5 - 6 | Tuỳ công suất máy và chiều dài dây |
| Dây nguồn tổng vào tủ điện | 6 trở lên, nhà nhiều tầng thường lớn hơn | Tính theo tổng công suất đồng thời cả nhà |
Nhiều tiêu chuẩn quốc tế khuyến nghị chung: tổng sụt áp trên cả tuyến dây nên khống chế ở mức thấp, thường trong khoảng vài phần trăm điện áp danh định — tuyến càng dài càng nên cân nhắc tăng tiết diện dù dòng điện vẫn trong khả năng chịu tải.
Đọc ký hiệu trên vỏ dây và cáp điện
- Ruột dẫn: đồng (Cu) hay nhôm (Al) — đồng dẫn điện tốt hơn, phổ biến trong nhà ở; nhôm nhẹ, rẻ hơn nhưng dẫn kém hơn, ít dùng trong nhà.
- Cấu trúc ruột: một sợi cứng (dễ luồn ống) hay nhiều sợi bện mềm (linh hoạt, hay dùng nối thiết bị, trong tủ điện).
- Cách điện: PVC phổ biến, nhiệt độ vận hành ruột dẫn thường công bố quanh 70°C; XLPE chịu nhiệt cao hơn (thường quanh 90°C), cho tải dòng cao hơn cùng tiết diện. Số chính xác theo nhãn của từng nhà sản xuất.
- Vỏ bọc ngoài: dây đơn chỉ một lớp cách điện, đi trong ống bảo vệ; cáp nhiều lõi có vỏ bọc ngoài, chịu cơ học và thời tiết tốt hơn, hợp đi ngầm hoặc ngoài trời. Một số cáp còn có thêm giáp kim loại, dùng nơi có nguy cơ chuột cắn, va đập, chôn trực tiếp dưới đất.
- Điện áp định mức và tiết diện: điện áp ghi dạng hai số (kiểu U0/U) phải khớp với hệ thống đang lắp; tiết diện ghi bằng mm², là con số cần đối chiếu với tính toán ở phần trên.
Cần lô hàng có giấy tờ đối chiếu các thông số này khi nghiệm thu, xem thêm CO-CQ và hồ sơ nghiệm thu vật tư điện.
Nhận biết dây kém chất lượng
- Cân nặng cuộn nhẹ hơn rõ rệt so với công bố (thiếu đồng hoặc độn nhôm bên trong).
- Ruột đồng xỉn màu, giòn, dễ gãy khi uốn qua uốn lại — đồng tốt phải sáng, dẻo.
- Vỏ cách điện cứng, dễ nứt khi gập, thay vì mềm dẻo khi luồn ống.
- Chữ in trên vỏ mờ, dễ tróc hoặc sai chính tả — dấu hiệu hàng gia công không kiểm soát chất lượng.
- Không xuất trình được CO-CQ theo lô hàng, hoặc đo tiết diện thực nhỏ hơn công bố khi cân trọng lượng trên một chiều dài xác định.
Khi nào bắt buộc dùng cáp chống cháy hoặc chậm cháy
Tuyến cấp điện cho bơm chữa cháy, quạt tăng áp cầu thang thoát hiểm, đèn chiếu sáng sự cố và biển chỉ dẫn thoát nạn không được dùng cáp thường dù tiết diện đủ tải, vì các hệ thống này phải duy trì hoạt động ngay cả khi cháy đã lan tới khu vực đi dây, trong khi cáp thường dễ mất cách điện hoặc đứt mạch sớm ở nhiệt độ cao. Hạng mục này phải đối chiếu bản vẽ PCCC được duyệt, không tự ý thay bằng cáp thường.
Dây tiếp địa: chấu thứ ba không phải để trang trí
Nhiều nhà lắp ổ cắm 3 chấu đầy đủ nhưng dây tiếp địa lại không nối xuống đâu cả. Khi đó chấu thứ ba chỉ tồn tại cho đủ bộ — nếu thiết bị (máy giặt, tủ lạnh, bình nóng lạnh) rò điện ra vỏ kim loại, dòng rò không có đường thoát an toàn, người chạm vào vỏ máy có thể thành đường dẫn điện. Dây tiếp địa phải đấu liên tục từ ổ cắm, qua tủ điện, xuống hệ thống tiếp địa thực sự — nên yêu cầu thợ đo đạc khi nghiệm thu. Xem thêm các loại mặt và kích cỡ phổ biến ở nhóm công tắc – ổ cắm.
5 sai lầm thường gặp
- Dùng một cỡ dây cho toàn nhà thay vì phân nhóm theo tải như bảng trên.
- Chọn dây theo giá rẻ nhất, không đối chiếu dòng điện thực tế của thiết bị.
- Đấu chung nhiều thiết bị công suất lớn vào một nhánh ổ cắm thường vốn chỉ tính cho tải nhỏ.
- Bỏ qua chiều dài tuyến dây khi đi xa, dẫn tới sụt áp, thiết bị chạy yếu, dây nóng hơn bình thường.
- Không tính dự phòng tương lai, để vài năm sau phải đục tường đi lại dây — tốn hơn nhiều so với chênh một cỡ dây lớn hơn ngay từ đầu.
Bóc khối lượng dây cho cả công trình thay vì mua lẻ, xem thêm bóc tách khối lượng vật tư phần điện (BOQ).
Câu hỏi thường gặp
Dây điện 2.5 dùng cho gì?
Thường dùng cho nhánh ổ cắm thường — tivi, quạt, sạc điện thoại, đồ gia dụng nhỏ. Thiết bị công suất lớn hơn như bếp từ, bình nóng lạnh, máy giặt nên đi riêng nhánh tiết diện lớn hơn.
Nhà cấp 4 nên đi dây bao nhiêu ly?
Không có con số cố định cho mọi nhà, vì tuỳ tổng công suất thiết bị dùng đồng thời và cách lắp đặt. Cách làm đúng là liệt kê thiết bị sẽ dùng, tính dòng điện từng nhóm rồi chọn tiết diện từng nhánh, tốt nhất nhờ người có chuyên môn tính theo hiện trạng thực tế.
Dây điện 4mm chịu được bao nhiêu ampe?
Không có con số cố định vì còn phụ thuộc vật liệu cách điện, nhiệt độ môi trường và cách lắp đặt. Dây 4mm² tải được dòng lớn hơn dây 2,5mm², thường dùng cho nhánh công suất lớn hoặc điều hoà, nhưng dòng chính xác cần tra theo bảng tiêu chuẩn ứng với điều kiện lắp đặt thực tế.
Tại sao ổ cắm có 3 chấu mà vẫn bị giật nhẹ?
Chấu thứ ba chỉ có tác dụng khi thực sự nối xuống hệ thống tiếp địa hoạt động tốt. Nếu dây tiếp địa bị bỏ dở hoặc không đấu vào đâu, nó chỉ mang tính hình thức, không thoát được dòng rò khi thiết bị gặp sự cố.
Dây đồng và dây nhôm khác nhau thế nào, nên dùng loại nào?
Đồng dẫn điện tốt hơn, chịu tải cao hơn cùng tiết diện, phổ biến trong lắp đặt dân dụng tại Việt Nam. Nhôm nhẹ, rẻ hơn nhưng dẫn kém hơn, chủ yếu dùng ở một số ứng dụng chuyên biệt ngoài trời.
Chọn đúng ngay từ đầu, đỡ phải sửa lại sau này
Chọn tiết diện dây đúng ngay từ đầu rẻ hơn nhiều so với đục tường làm lại sau vài năm. Nhắc lại: mọi con số, bảng tra trong bài chỉ là giá trị tham khảo phổ biến, giúp bạn hiểu nguyên lý và nói đúng ngôn ngữ với thợ — công trình thực tế vẫn phải theo bản vẽ của người có chuyên môn, tuân thủ TCVN, IEC hiện hành, nhất là nhà nhiều tầng, tải lớn hoặc có yêu cầu PCCC.
